NVIDIA Tesla A100 解析 英伟达 80GB 算力基石引领 AI 与科学计算

2026-01-10 12:21:25 来源:互联网 A+A-

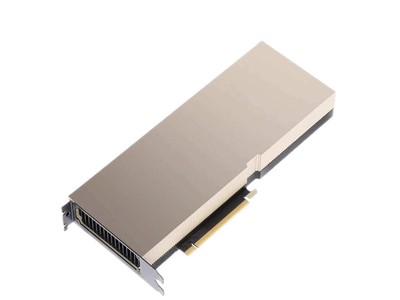

NVIDIA Tesla A100 显卡作为英伟达面向数据中心与高性能计算推出的旗舰加速卡,以卓越的通用性与扩展性著称,采用被动散热与模块化封装设计,便于机架式部署与液冷方案整合,满足长时间高负载稳定运行需求。作为 NVIDIA Tesla A100 的核心优势,其搭载 80GB HBM2e 显存,具备超高带宽与容量,可在百亿参数模型训练、海量数据分析与复杂科学仿真中减少显存瓶颈,为 AI 与科研领域提供强劲算力支撑。

基于 NVIDIA Ampere 架构,Tesla A100 集成第三代 Tensor 核心与第二代 RT 核心,支持 FP64、TF32、FP16、INT8 等多种精度计算,配合 NVLink 高速互联与 PCIe Gen4 通道,实现多卡集群的近线性性能扩展。NVIDIA A100 在深度学习训练与推理、基因组学、气候建模及金融工程等场景中表现亮眼,既能加速模型迭代,又能胜任传统 HPC 任务,展现“一卡多用”的强大适应性。

显卡全面兼容 CUDA、cuDNN、TensorRT 等英伟达软件生态,并深度集成 NGC 容器与 AI Enterprise 平台,简化部署流程与运维管理。凭借 80GB 超大显存与高能效设计,NVIDIA Tesla A100 成为构建现代 AI 基础设施与科研计算平台的核心引擎,为全球企业与研究机构提供可靠的算力基石。
